机器视觉在高光面产品瑕疵检测中的解决方案

发布时间:2020-08-13 13:36:19

工业中使用高光面材质加工一些平整度较高,且表面要求较高的工件,如手机logo,军用设备中的导光板等产品,比如说属于镜面反光的苹果LOGO( 本身平整度高,易粘黏油污、手印)的瑕疵检测。


需克服的问题

反光问题:由于材质表面光洁度很高,已经形成一个高光镜面,光源即使在很弱的状态下,表面的反光也会有非常强的对比度,这种对比度会把表面本身的杂质、划痕、研磨痕等缺陷覆盖,使得视觉拍照无法检测出零件表面缺陷。

倒影问题:由于材质表面已经形成一个镜面,一般的光学镜头和光源的灯珠等都会在材质表面形成倒影,这个倒影会成像在最后的检测画面上,会严重影响材质表面的成像效果,造成检测无法进行。

解决方案

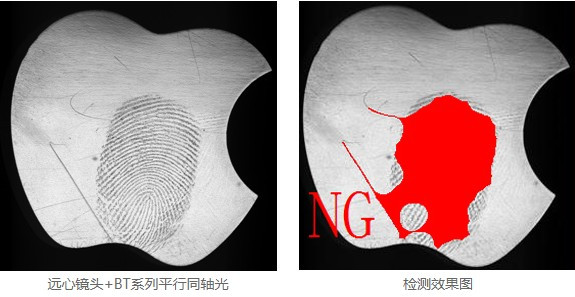

反光问题:BT系列远心同轴照明成像系统采用平行光,反射照明,平行光成像的光学原理,可以把镜面反光问题完美解决,即使表面有微小的划痕、擦伤、指纹、油污等缺陷特征也会以很高的灰度对比度呈现出来,大大降低了后期图像算法的难度

倒影问题:BT系列同轴照明成像系统,光路平行度高,光斑均匀且全覆盖检测样品本身,不会产生系统硬件在镜面本身上的倒影
