  • 瞬检机

    瞬检机适用于2D量测领域,透过大视野高精度的量测,可快速量测 弹簧、螺纹、手机玻璃钻孔、小型齿轮等复杂尺寸的量测。瞬检机可用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、连接器、印刷电路板、医疗器械、钟表、刀具等领域。

    需求咨询
  • 任意摆放,无须手动建立坐标

  • 自动对焦

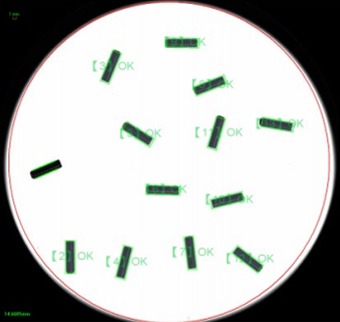

  • 同时多工件量测

  • 自动判定换料模式(无须按键)

  • 测量数据自动输出到指定excel表格

  • 双镜头倍率

  • 设备规格


    Quick-100A

    Quick-100C

    Quick-200A

    升降光源

    工作距离(mm)

    120

    410

    工作承重(kg)

    3

    5

    工作台升降行程(mm)

    50

    40

    对焦(z)

    自动对焦

    自动对焦

    驱动控制系统

    独立马达控制

    独立马达控制

    图像测量

    远心镜头倍率

    0.088X-0.176X

    0.069X

    测量视野(mm)

    50*50、96*96

    190*127

    重复精度(μm)

    1

    1

    移动精度(μm)

    ±3、±4

    ±5

    景深(mm)

    ±3.6、±8

    ±10

    图像感测器

    高品质2000万USB3.0工业相机(索尼芯片)

    数位测量系统

    Quick专业软件进行数据处理

    照明系统

    采用LED环形表面光、底光(自动最佳灯源)

    仪器外形尺寸(L×W×H)

    568*283*769mm

    670*740*1900mm

    仪器重量(kg)

    约40kg

    约300kg


    使用时机

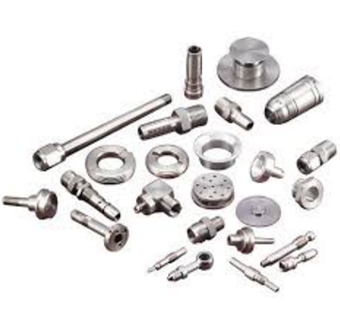

    来料检

    供应商来料时使用,当检出有异常时可请供应商退换货,避免使用劣质品,造成产品异常。

    实料批检

    产品在试做时检测,模拟出符合产品规格的制程时才进行量产,避免浪费原物料。

    量产中抽检

    量产的过程,随着时间的推进需要去调整制程参数,抽检的结果可辅助微调制程参数。

    出货前检

    为了确保出货品质,可搭配机械手臂让所有的产品进行检出,提升好的产品良率。

    专门应用

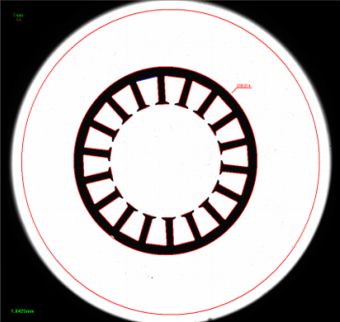

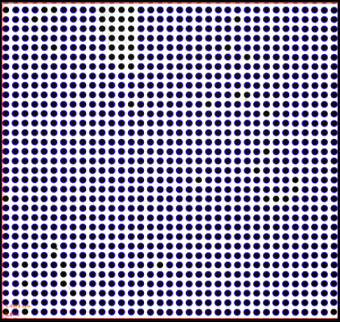

    大尺寸工件(直径96 mm)无治具工件多数量量测

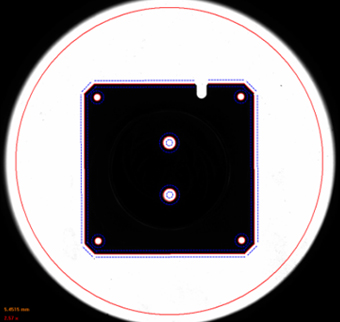

    DXF对比自动测圆旋转复制


    应用实例

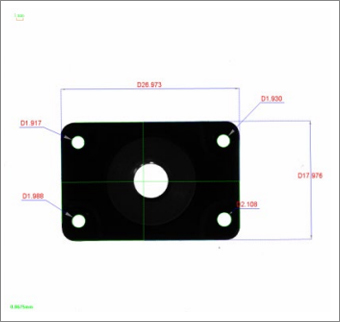

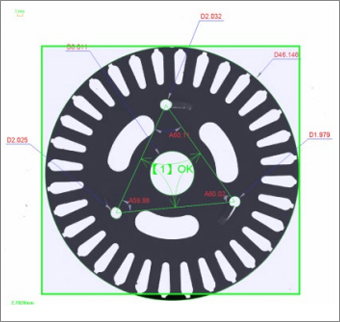

    冲压件

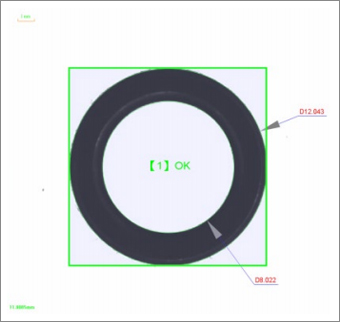

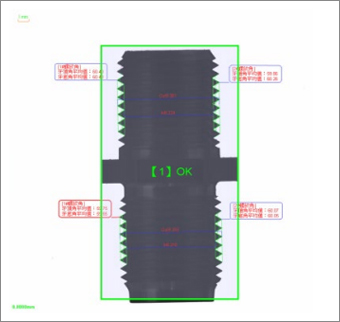

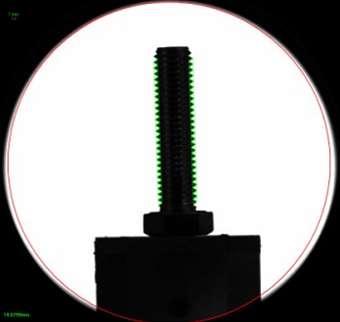

    螺纹弹簧

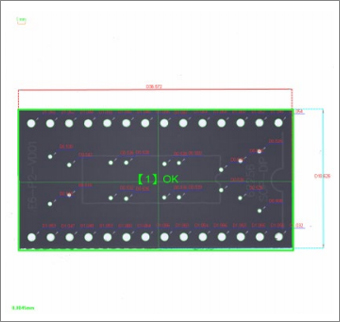

    塑料射出件PCB版同心度

    特殊应用

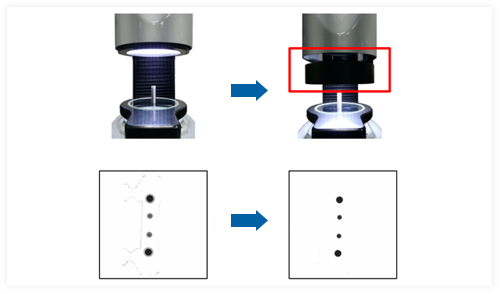

    升降光源


    应用于盲孔或表面形貌

    可选择光源升降高度

    具有4种角度的表面环光,适用多种情况

    自动记录光源高度,产品放置即量测

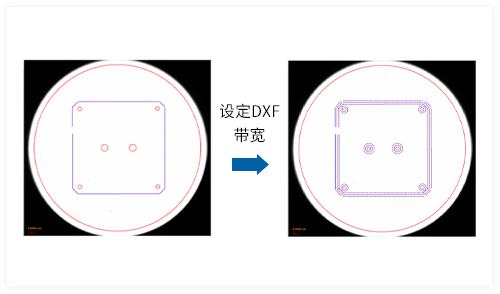

    DXF比对


    应用于轮廓比对

    可利用Quick软体设定DXF的轮廓

    可导入客户自身的DXF图档

    快速检查工件是否超出带宽

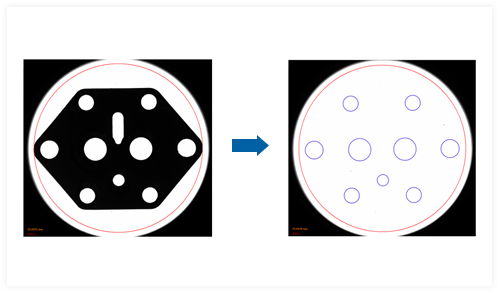

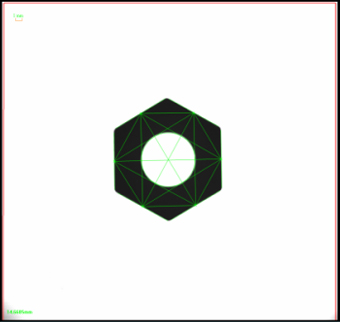

    一键量圆


    应用于加工钻孔及加速建档

    点选功能后,软件快速量测所有圆,无需建档也能量测

    快速检查急件、临时件

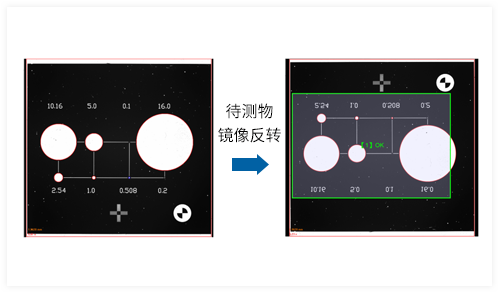

    镜像量测


    应用于平面工件

    解决待测物放置时哪面朝上的问题

    配合任意摆放及AI功能达到换件即测量


    升降光源


    应用于盲孔或表面形貌

    可选择光源升降高度

    具有4种角度的表面环光,适用多种情况

    自动记录光源高度,产品放置即量测


    DXF比对


    应用于轮廓比对

    可利用Quick软体设定DXF的轮廓

    可导入客户自身的DXF图档

    快速检查工件是否超出带宽


    一键量圆


    应用于加工钻孔及加速建档

    点选功能后,软件快速量测所有圆,无需建档也能量测

    快速检查急件、临时件


    镜像量测


    应用于平面工件

    解决待测物放置时哪面朝上的问题

    配合任意摆放及AI功能达到换件即测量
