产品中心

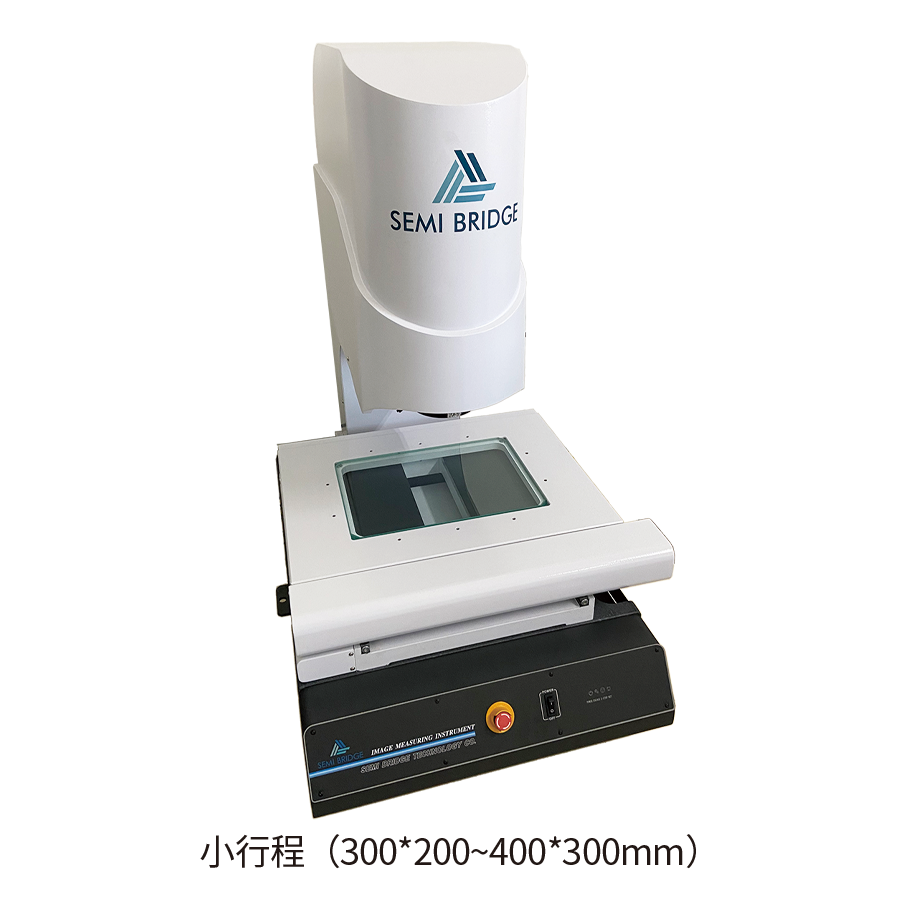

  • 全自动影像测量仪

    影像仪为泛用型量测设备,主要用于二维平面测量为目的的一切应用领域。可依据不同工件外观尺寸做量测。具有底部及表面光源,可适应复杂的工件量测。

    需求咨询
  • 三轴伺服控制

  • 量测程序编程

  • 批量治具量测

  • 数据报表导出

  • 自动对焦寻边

  • 程序光源控制

  • 设备规格

    机器名称

    全自动影像测量仪

    产品规格

    IMG-3020C

    运动行程(mm)

    300*200*150(注1)

    玻璃面尺寸(mm)

    350*250

    金属台尺寸(mm)

    500*330

    X/Y/Z数据解析度(μm)

    0.5

    X/Y示值误差(μm)

    E1XY=(2.5+L/100)um(L为被测长度,单位:mm)

    影像工摄相机

    1/2″彩色CCD

    物镜

    手动变倍,倍率:0.7X~4.5X

    视频总倍率

    23.5X~148X(可依客户需求增加倍率)

    物方式场

    11.1mm~1.7mm

    光源

    表面光源与底部光源均采用高亮度LED,亮度可调

    量测平台底座

    花岗岩

    计算器系统

    品牌电脑(带正版作业系统)+LCD屏幕

    外形尺寸(mm)

    775*750*1100

    仪器重量(kg)

    223

    保修期

    1年

    注1:另有其他不同尺寸。(400*300mm、500*400mm、600*600mm、1000*1000mm,可以客制化定做)

    功能特色


    功能比较


    投影仪、工具显微镜CNC影像测量仪
    人为误差
    操作性每个样品都需进行量测可储存量测程式,进行重复性测量
    批量量测不可可以
    使用人力
    量测速度
    资料保存需手动记录自动收集保存


    专门应用

    载入CAD文件自动建立元素


    少量多样化加工件的量测方式

    批量建档量测方式


    大批量工件、全检、抽检数量多时

    复杂图形量测


    异形工件量测、抽检、首检
